AlphaChip如何革新芯片设计模式

人工智能助力晶片设计：AlphaChip重新定义行业标准

近期，Google DeepMind正式宣布推出AlphaChip，这是一项突破性人工智能技术，将强化学习应用于晶片设计优化，显著提升了效率与性能。自2020年面世以来，AlphaChip已成功加速了Google三代Tensor Processing Unit（TPU）的设计进程，进一步推动了全球芯片设计行业的革新。

AI驱动的“超人类”布局
AlphaChip的核心技术在于其通过强化学习解决芯片布局问题的创新方法。传统的芯片设计依赖于复杂的手工流程，通常需要数周甚至数月才能完成。然而，AlphaChip仅需数小时便能生成质量超越人工设计的布局。这种超人类的表现源于其先进的图神经网络技术，可以有效理解和优化芯片中各组件的复杂关系。

AlphaChip 的学习过程如同解决象棋或围棋棋局，从一块空白网格开始，根据强化算法逐步完成布局设计。设计完成后，AlphaChip 会根据布局的整体质量进行奖励和优化，并在实际应用中不断提升设计能力。这使其不仅速度更快，而且能随着任务复杂度的增加持续进化。

AI在TPU设计中的应用

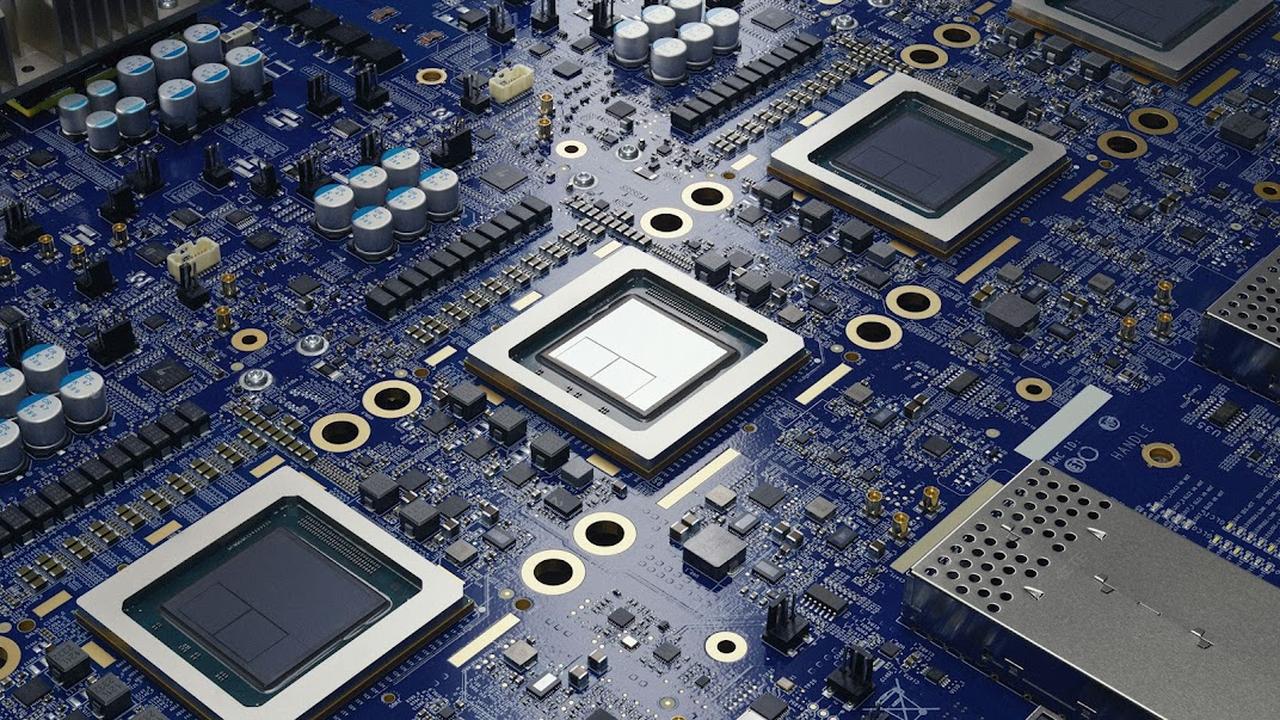

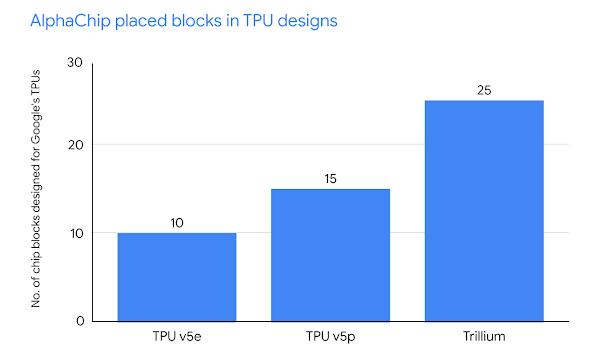

自2020年起，Google已将AlphaChip用于TPU的核心设计中，这些芯片为大规模人工智能模型提供计算支撑。TPU是Google生成式AI技术的基础，也是其AI服务的重要核心组件，同时通过Google Cloud向外部用户开放。得益于AlphaChip的布局优化，Google在每一代TPU的设计中都实现了性能跃升。

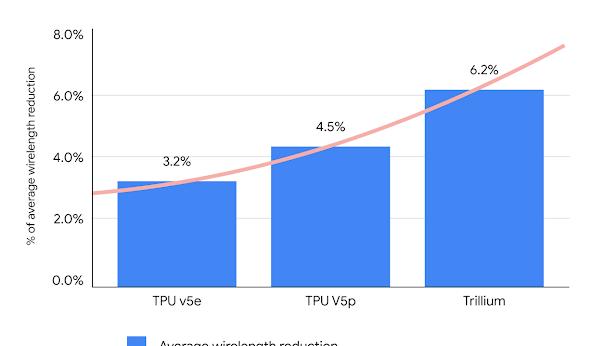

在设计过程中，AlphaChip会首先对前代TPU模块进行多样化的预训练，然后应用于当前模块，通过生成高质量的布局缩短芯片研发周期。数据显示，与人工设计相比，AlphaChip在复杂模块布线长度上平均减少了显著比例，切实提升了芯片的效率和性能。

行业影响与技术推广
AlphaChip不仅在Google内部广泛应用，其影响力还扩展至整个行业生态。领先的芯片设计公司联发科（MediaTek）已基于AlphaChip开发流程，加速了其高端芯片的研发，同时优化了功耗、性能和面积（PPA）。这一技术的成功引发了全球范围内对人工智能在芯片设计中应用的热潮，目前已被扩展到包括逻辑综合、时序优化等更多设计环节。

NYU 工程学院教授 Siddharth Garg 表示：“AlphaChip 开创了将强化学习应用于芯片设计的新研究方向，对从设计流程到制造的各个阶段都具有深远的影响。”

定义未来：AlphaChip 的愿景
作为行业先锋，AlphaChip 正在开发更高效的版本，其目标是全面优化芯片设计周期中的每一个环节。这些未来版本的 AlphaChip 将有助于生成更快、更低成本且更节能的芯片，为包括智能手机、医疗设备、农业传感器等在内的各类终端设备提供定制化硬件支持。

Google DeepMind团队表示，他们期待与全球研究社区深入合作，利用人工智能的力量，共同塑造芯片设计的未来。通过持续的技术创新，AlphaChip将为下一代计算设备提供强有力的支撑，为全球数字化转型贡献更多可能性。

致谢
此项研究得益于AlphaChip研发团队的不懈努力、Google深度学习领域的专家，以及众多学界和工业界合作者的共同支持。Google DeepMind特别感谢所有参与者的宝贵贡献，为AlphaChip的成功铺平了道路。

这项技术的发布不仅代表了人工智能在工程领域又一次成功落地，更预示着智能设计在未来数十年的无限潜能。AlphaChip，正在重新定义芯片设计的可能性。
